✅ Zestaw Planer

Zestaw zawiera:

1. SBR16 Prowadnica liniowa 2x1500mm, 2x2000mm

2. SME16 OP  Łożysko liniowe  8szt

Parametry techniczne:

1. Prowadnica liniowa SBR16

Wałek liniowy fi 16 na podporze

Wałki są indukcyjnie hartowane i szlifowane zamontowane na podporze aluminiowej typu PWD.

PARAMETRY WAŁKA:

• Ød : średnica wałka 16mm
• E1=E2
• P=100mm
• Ra :  Chropowatość powierzchni ok. 0,2µm
• Twardość powierzchni: 59-64 ± HRC
• Tolerancja wykonania: h6
• Głębokość powierzchni hartowanej: 1,1-1,5mm

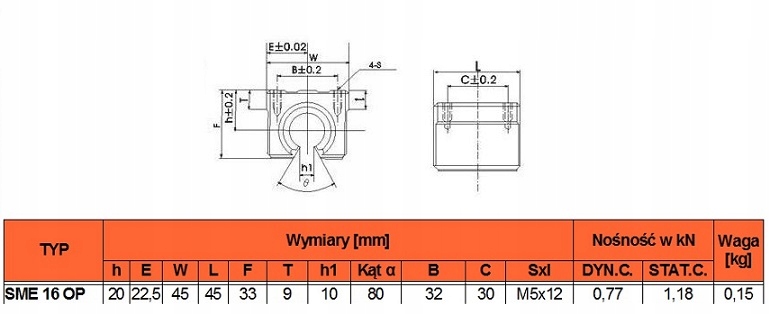

2. Łożysko liniowe otwarte SME16OP

DANE TECHNICZNE:

• średnica wewnętrzna łożyska - Ø 16mm
• łożysko wewnątrz obudowy typ: LM16OP
• łożyska są obustronne uszczelnienie (nawulkanizowane pierścienie zgarniające)
• standard wymiarowy japoński
• obudowa aluminiowa z 4 otworami M5x12
• zastosowanie: ruch liniowy wzdłuż wałka prowadzącego

Łożysko liniowe uszczelnione, owarte, w obudowie aluminiowej z czterema gwintowanymi otworami montażowymi.

Łożyska liniowe mają zastosowanie w technice ruchu liniowego. Wraz z wałkami liniowymi wykonanymi w tolerancji h6, twardość 59-60HRC oraz chropowatość powierzchni ok. 0,2µm. które są dostępne na osobnych aukcjach tworzą niezawodne i ekonomiczne prowadzenia liniowe. Łożyska są wykonane według japońskich standardów wymiarowych (typ. LM).
